import numpy as np
from matplotlib import pyplot as plt

#--------------------------------------------------------------------------#
# 该神经网络包括除输入和输出层以外，还包括一个隐层（两个神经元，激活函数为sigmoid）

# 网络第一层的线性变换
def liner_layer1(x1, x2):
    z1 = -2 * x1 + 2* x2 - 1    # 隐层中连接输入层的第一个神经的权值和偏置分别设为 w =（-2,2）, b = -1
    z2 = 2 * x1 + (-2) * x2 - 1 # 隐层中连接输入层的第一个神经的权值和偏置分别设为 w =（2, -2）, b = -1
    return z1, z2

# 网络第二层的线性变换; 输出层的两个权值和偏置分别为 w = (1, 1), b = -0.7
def liner_layer2(x1, x2):
    return x1 + x2 - 0.7

# 自定义一个sigmoid函数
def sigmoid(x):
    return 1 / (1 + np.exp(-x))

#--------------------------------------------------------------------------#
# 绘制输入特征空间中XOR问题中四个角点的空间分布
# 相同颜色表示同一个类（红色为左上角和右下角点；绿色为左下角和右上角的点）、不同形状是为了区分同类点的不同位置
def plot_XORpoint(x1, x2, ax ):
    color = [[1,0,0],[1,0,0],[0,1,0],[0,1,0]]
    marker=['*','^','s','p']
    ## 使用zip()函数将参数中的元素（x1, x2, color, marker）打包成元组，以便在for循环中使用
    for a,b,c,m in zip(x1, x2, color, marker):
        ax.scatter(a, b, color=c, s=200, marker=m, edgecolors='black',linewidths=2.0)
    return
# 在指定或者默认的axes中绘制输入特征空间中网格点的空间分布
def plot_GridPoint(x1, x2, ax):
    fig = plt.gcf()
    m1 = ax.scatter(x1, x2, c=color, s = 20,edgecolors='white',linewidths = 0.5)
    ax.axis('equal')

    return m1

# 在指定或者默认的axes中、由(X1,X2)构成的二维平面上，绘制Z值的等值线
def plot_GridContourf(X1, X2, Z,  axes, title = ''):
    cf = axes.contourf(X1, X2, Z,10, alpha=0.5, cmap=plt.get_cmap('jet'))
    axes.set_xlabel('x1')
    axes.set_ylabel('x2')
    axes.set_title(title)
    axes.clabel(cf,inline=True)
    fig.colorbar(cf,ax=axes)
    plot_XORpoint(px1, px2,axes)
    return

# 将原始输入特征空间分割成等间隔的网格点：（从-0.1到1.01）以0.01为间隔剖分成102*102个离散的点
X1, X2 = np.mgrid[-0.01:1.01:0.01, -0.01:1.01:0.01]
#让多维数组变成一维数组
x1 = X1.ravel()
x2 = X2.ravel()

# XOR问题的四个样本点的二维坐标（代表两个不同的类）
px1, px2 = np.array([0,1,0,1]), np.array([1,0,0,1])

#-------网络输入层对应特征空间的剖分-------------#
#将原始输入特征空间分割成等间隔的网格点（从-0.1到1.01）以0.01为间隔剖分成102*102个离散的点
dx1 = x1 - 0.5
dx2 = x2 - 0.5
dist = np.array([np.abs(dx1), np.abs(dx2)]).min(axis=0)

mask_b = (dx1 * dx2) > 0
mask_a = (dx1 * dx2) < 0

#根据距离理想分类边界（x1=0.5 和x2 = 0.5）设置网格点的颜色（便于区分格网点在输入特征空间中的位置）
color = [mask_a * dist, mask_b * dist, [0] * len(mask_a)]
color = np.array(color).T

#计算输入特征空间中的点经过网络的隐层和输出层以后的值
Z1, Z2 = liner_layer1(X1, X2)      #隐层的线性变换
A1, A2  = sigmoid(Z1), sigmoid(Z2) #隐层的非线性变换
Z = liner_layer2(A1, A2)           #输出层的线性变换
A   = sigmoid(Z)                   #输出层的非线性变换（最终输出结果）

#四个样本（角落上的点）进行上述同类的前向计算
pz1, pz2 = liner_layer1(px1, px2)      #隐层的线性变换
pa1, pa2 = sigmoid(pz1), sigmoid(pz2)  #隐层的非线性变换
pz  = liner_layer2(pa1, pa2)           #输出层的线性变换
pa  = sigmoid(pz)                      #输出层的非线性变换（最终输出结果）

#-----以类似Neural Network Playgroud的风格可视化各个神经元的输出值-----#
fig, axes = plt.subplots(2,3,figsize=(9, 5), layout='constrained')

plot_GridContourf(X1, X2, X1, axes[0,0],'InputLayer_1') # 输入层的第一个神经元
plot_GridContourf(X1, X2, X2, axes[1,0],'InputLayer_2') # 输入层的第二个神经元
plot_GridContourf(X1, X2, A1, axes[0,1],'HiddenLayer_1') #隐层第一个神经元
plot_GridContourf(X1, X2, A2, axes[1,1],'HiddenLayer_2') #隐层第二个神经元
plot_GridContourf(X1, X2, A, axes[0,2],'Output')         # 输出层
axes[1,2].axis('off')                                    # 默认关闭该子图

(0.0, 1.0, 0.0, 1.0)

#-----以神经网络的层为基本单元，可视化输入层和隐层与输出层的值在各自特征空间中的分布-----#

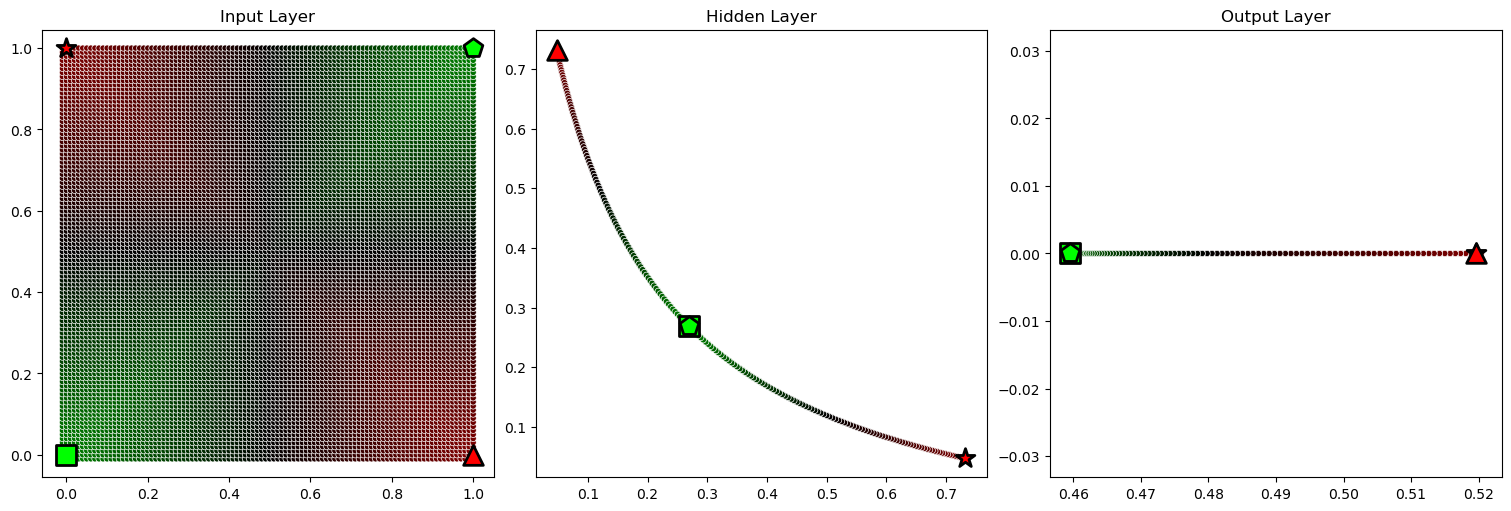

fg, ax = plt.subplots(1,3, figsize=(15, 5), layout='constrained')
#输入层(网格点的不同颜色代表其距离理想分类边界的距离)
ax[0].set_title('Input Layer')
plot_GridPoint(x1, x2, ax[0])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(px1, px2,ax[0])       #绘制四个样本点


# 隐层 (非线性变换)
ax[1].set_title('Hidden Layer')
plot_GridPoint(A1, A2, ax[1])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(pa1, pa2,ax[1])  #绘制四个样本点

# 输出层
ax[2].set_title('Output Layer')
x_05 = np.zeros(np.size(A))
plot_GridPoint( A, x_05, ax[2])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(pa, x_05, ax[2])  #绘制四个样本点

# 可视化隐层和输出层每个神经元和每个层线性变换和非线性变换后的结果 ## 每个神经元四个子图 第一个子图：所有点（格网点和样本点）在输入的原始特征空间中线性变换后的分布图 第二个子图：所有点在线性变化后的一维特征空间中的分布图 第三个子图：所有点（格网点和样本点）在输入的原始特征空间中非线性变换后的分布图 第四个子图：所有点在非线性变化后的一维特征空间中的分布图 ## 每个层两个子图 线性变换后，所有点（格网点和样本点）变换后的空间中的分布图 非线性变换后，所有点（格网点和样本点）变换后的空间中的分布图

#-----隐层-----#
# 第一个神经元

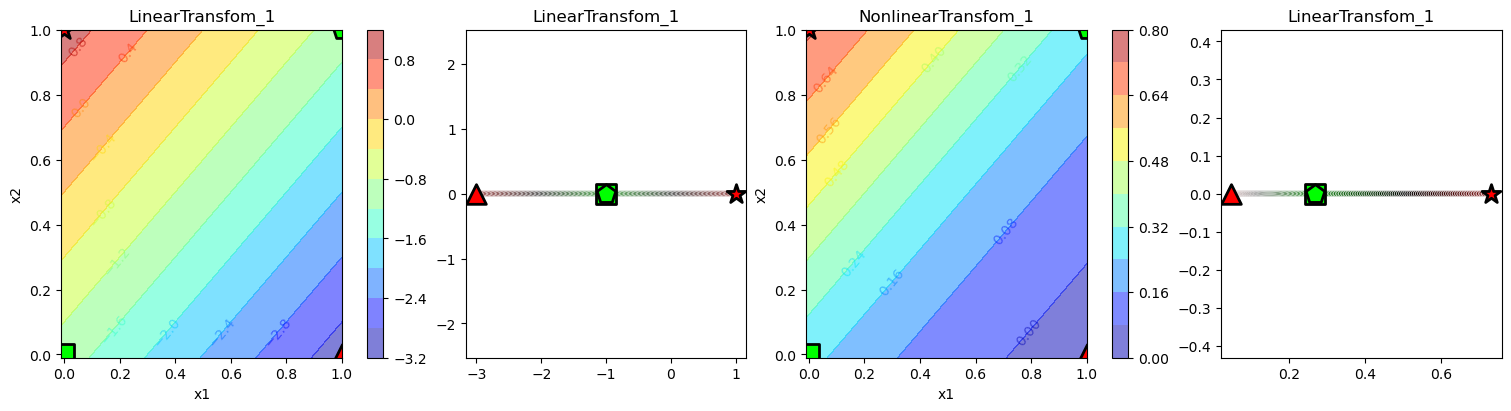

fg, ax = plt.subplots(1,4, figsize=(15, 4), layout='constrained')

# 在二维输入特征空间中可视化每个点线性变换以后的值
plot_GridContourf(X1, X2, Z1, ax[0],'LinearTransfom_1') # 输入层的第一个神经元

# 在线性变换后的一维空间中的值（显示成沿横轴分布）
x_0 = np.zeros(np.size(A))
ax[1].set_title('LinearTransfom_1')
plot_GridPoint(Z1, x_0, ax[1])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(pz1, x_0, ax[1])  #绘制四个样本点

# 在二维输入特征空间中可视化每个点非线性变换以后的值
plot_GridContourf(X1, X2, A1, ax[2],'NonlinearTransfom_1') # 输入层的第一个神经元

# 在非线性变换后的一维空间中的值（显示成沿横轴分布）
ax[3].set_title('LinearTransfom_1')
plot_GridPoint(A1, x_0, ax[3])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(pa1, x_0, ax[3])  #绘制四个样本点

# 第二个神经元
fg, ax = plt.subplots(1,4, figsize=(15, 4), layout='constrained')

# 在二维输入特征空间中可视化每个点线性变换以后的值
plot_GridContourf(X1, X2, Z2, ax[0],'LinearTransfom_2') # 输入层的第二个神经元
x_0 = np.zeros(np.size(A))

# 在线性变换后的一维空间中的值（显示成沿纵轴分布）
ax[1].set_title('LinearTransfom_2')
plot_GridPoint(x_0, Z2, ax[1])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(x_0, pz2, ax[1])  #绘制四个样本点

# 在二维输入特征空间中可视化每个点非线性变换以后的值
plot_GridContourf(X1, X2, A2, ax[2],'NonlinearTransfom_2') # 输入层的第二个神经元

# 在非线性变换后的一维空间中的值（显示成沿纵轴分布）
ax[3].set_title('LinearTransfom_2')
plot_GridPoint(x_0, A2, ax[3])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(x_0, pa2, ax[3])  #绘制四个样本点

# 整个隐层
# 线性变换

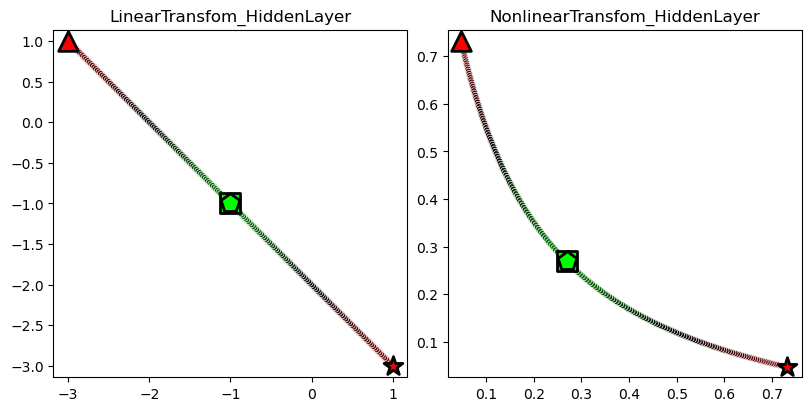

fg, ax = plt.subplots(1,2, figsize=(8, 4), layout='constrained')

# 非线性变换
ax[0].set_title('LinearTransfom_HiddenLayer')
plot_GridPoint(Z1, Z2, ax[0])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(pz1, pz2,ax[0])  #绘制四个样本点

# 非线性变换
ax[1].set_title('NonlinearTransfom_HiddenLayer')
plot_GridPoint(A1, A2, ax[1])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(pa1, pa2,ax[1])  #绘制四个样本点

#输出层（一个神经元，因此不再重复可视化整个层的变换过程）

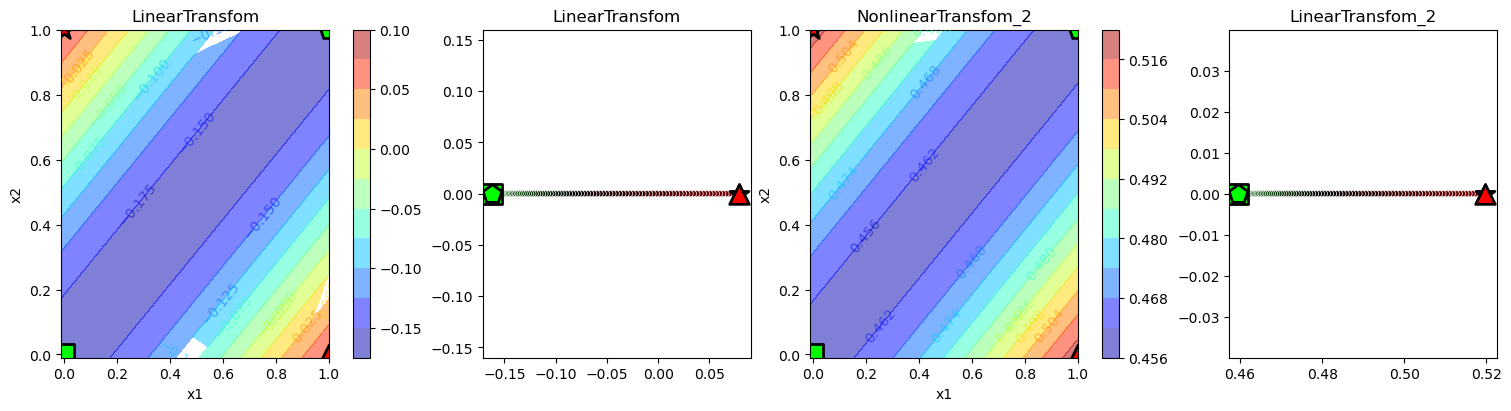

fg, ax = plt.subplots(1,4, figsize=(15, 4), layout='constrained')

# 在二维输入特征空间中可视化每个点线性变换以后的值
plot_GridContourf(X1, X2, Z, ax[0],'LinearTransfom')

# 在线性变换后的一维空间中的值
x_0 = np.zeros(np.size(A))
ax[1].set_title('LinearTransfom')
plot_GridPoint(Z, x_0, ax[1])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(pz, x_0, ax[1])  #绘制四个样本点

# 在二维输入特征空间中可视化每个点非线性变换以后的值
plot_GridContourf(X1, X2, A, ax[2],'NonlinearTransfom_2') # 输入层的第二个神经元

# 在非线性变换后的一维空间中的值
ax[3].set_title('LinearTransfom_2')
plot_GridPoint(A, x_0, ax[3])  #绘制特征空间中所有划分出来的网格点（102*102个离散的点）
plot_XORpoint(pa, x_0, ax[3])  #绘制四个样本点
